•  Le connecteur principal qui se connecte directement à la carte mère est appelé « P1 » et contient entre 20 à 24 broches.
•
• L’autre type de connecteur, qui se connecte aussi sur la carte mère, a pour but d’alimenter le CPU, et se fait appeler le connecteur P4.
• Ce connecteur est utilisé avec les cartes mères modernes.
•
• L’autre type de connecteur que l’on va voir est le Molex, qui est équipé de 4 broches et sert à connecter les lecteurs de disque, comme les disques durs, les lecteurs de CD et DVD-ROM.
•
• On à aussi un connecteur SATA, qui contient 15 broches, et permet de connecter des disques et des lecteurs optiques équipés d'une alimentation série ATA.
• Et le dernier connecteur qu’on va voir se nomme « BERG » et contient 4 broches.
•
• C’est un miniconnecteur permettant d’alimenter le lecteur de disquette.

Types de CARTE MÈRE

On va maintenant passer à la carte mère, qui est le composant principal d'un ordinateur.

Il s'agit essentiellement d'une grande carte de circuit imprimé sur laquelle tous les composants informatiques se connectent.

On a par exemple :

• Le socket du CPU qui est l’endroit où le processeur est placé


• On a les emplacements de mémoire, où sont insérées les barrettes de RAM.


• Et il y a les emplacements de bus, connus aussi sous le nom de « slot », qui sont utilisés pour installer différents composants afin d'ajouter plus de fonctionnalités à l’ordinateur, comme une carte vidéo, une carte son, une carte réseau, etc.


Les cartes mères se présentent sous différentes formes et tailles.

La forme la plus courante, utilisée dans les PC d’aujourd'hui, est le format ATX.

Il a été créé en 1995 et c’est aujourd'hui le format standard pour les PC.

La carte mère ATX mesure 12 x 9,6 pouces.

Avant le développement de l’ATX, c’était le format AT qui régnait.

Cet ancien format a été utilisé dans les années 80 et développé par IBM.

Les cartes mères AT mesurent 12 x 13,8 pouces et ne sont aujourd’hui plus en développement depuis la sortie du format successeur, qui est l’ATX.

Une autre version de la carte mère ATX est la Micro ATX.

Comme son nom l’indique, elles sont plus petites que les cartes ATX.

Elles mesurent 9,6 x 9,6 pouces, ce qui donne un design carré, comparé au rectangle de l’ATX. C’est d’ailleurs comme ça qu’on les reconnait facilement.

Le format micro ATX est moins cher que sa grande sœur et est conçu pour s'adapter aux petits boîtiers d'ordinateurs.

Comme le format micro ATX est plus petit, la carte consomme donc moins d’énergie, mais par contre, elle a moins de fonctionnalités, qu’une carte ATX standard.

On va maintenant passer au format BTX, qui a été conçu par Intel pour améliorer le refroidissement par rapport au format ATX.

Par exemple, si vous regardez la comparaison des deux, on peut voir que sur le format BTX, l’emplacement de la mémoire est dans le même sens que les slots pour les cartes. Faisant ainsi mieux circuler l’air. L’autre avantage d’une carte BTX, c’est au niveau de sa conception qui lui permet d’être compatible aussi bien sur les grandes tours que les petites…

Passons maintenant au format NLX.

Ce format a aussi été créé par Intel, pour des ordinateurs bas de gamme. Au lieu de cartes d'extension qui se branchent perpendiculairement à la carte mère, la carte NLX utilise une carte de montage, pour ajouter de nouvelles cartes.

Vous trouverez généralement des cartes NLX dans des boîtiers d'ordinateur ultraplats. Ils utilisent un bloc d'alimentation différent.

On va maintenant passer à un format qui est encore plus petit que les cartes mères Micro ATX et BTX, il s’agit de la forme ITX.

Cette forme est sortie en 2001, et à commencer par le Mini-ITX.

Ce type de carte a été conçu pour pallier la forte demande d’ordinateurs toujours plus petits et moins encombrants.

La norme ITX consomme moins d'énergie, un peu parce qu’il utilise plutôt des dissipateurs thermiques que des ventilateurs.

By VIA Gallery from Hsintien, Taiwan - VIA Mainboards Form Factor Comparison uploaded by Kozuch, CC BY 2.0, https://commons.wikimedia.org/w/index.php?curid=3928563

Il existe, en tout, quatre tailles différentes du format ITX :

• Il y a le Mini-ITX,
• Le Nano-ITX qui est sorti en 2005, et conçu pour être utilisé dans des appareils du style enregistreur vidéo numériques, centres multimédias et même dans les voitures.
• Il y a aussi le Pico-ITX qui, lui, est sorti en 2007.
• Et en 2009, c’est le format mobile-ITX qui est apparue. Il a été conçu pour fournir aux développeurs un format standardisé et ultra-compact pour leur permettre la construction de nouveaux produits informatiques.

Conclusion

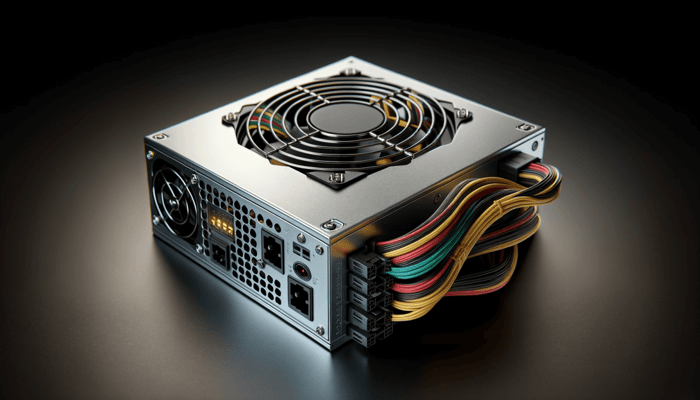

En conclusion, l'article nous a permis de comprendre l'importance cruciale du bloc d'alimentation et de la carte mère dans le fonctionnement d'un ordinateur. Le bloc d'alimentation, souvent négligé mais essentiel, convertit le courant alternatif en tensions spécifiques nécessaires au bon fonctionnement de l'ordinateur. Avec ses divers connecteurs tels que le P1, le P4, le Molex, le SATA et le BERG, il alimente efficacement les composants internes tels que le CPU, les disques durs et les lecteurs optiques.

D'autre part, la carte mère est le cœur de l'ordinateur, fournissant une plateforme pour tous les composants essentiels tels que le processeur, la RAM et les cartes d'extension. Nous avons exploré différentes formes de cartes mères, du classique ATX au compact ITX, chacune offrant ses propres avantages en termes de taille, de fonctionnalités et de compatibilité. Du BTX au NLX, en passant par le Micro ATX, chaque format répond à des besoins spécifiques en matière de refroidissement, de taille et de puissance.

En somme, comprendre le rôle et les spécifications des blocs d'alimentation et des cartes mères est crucial pour construire et maintenir un ordinateur fonctionnel, adapté à nos besoins spécifiques en termes de performance et de taille.
