CDP LLDP : Discovery Protocol

CDP LLDP : La plupart des périphériques réseau ne fonctionnent jamais seuls.

En principe, ils ont des voisins !

Connaître ses propres voisins, aide grandement à dépanner le réseau et à le faire évoluer !

Si aucune documentation ou schéma n'est disponible sur le réseau, il est possible d'utiliser un protocole de découverte dynamique, qui permet de donner des informations sur les périphériques qui sont directement connectés, ainsi que certaines fonctionnalités.

Ce protocole s'appelle CDP.

C'est un protocole propriétaire Cisco qui peut découvrir ses propres voisins sans avoir besoin de connaître leurs mots de passe.

Pour fonctionner, les routeurs et les commutateurs envoient des messages CDP à chacune de leurs interfaces.

D'un point de vue dépannage, utiliser le protocole CDP permet de compléter ou de corriger une documentation ou un schéma avec les interfaces que chaque équipement utilise.

Il existe un autre protocole de découverte dynamique qui s'appelle LLDP.

Contrairement à CDP, LLDP est un protocole de découverte standardisé et est complètement indépendant de Cisco.

Il permet donc de pouvoir découvrir les périphériques voisins de différents fournisseurs. Il a des fonctions très similaires à CDP.

Cette image montre un exemple de la façon dont CDP échange des informations avec ses voisins qui sont directement connectés.
L'administrateur qui se connecte sur la Switch 1, pourra voir les équipements qui lui sont directement connectés.

À condition que CDP soit bien activé sur leurs interfaces.

CDP est capable de récolter de ses voisins :

• Leurs noms
• Leurs adresses IP
• Et l'identifiant de leurs interfaces

Sur l'image, vous pouvez voir que les routeurs 1 et 2, ainsi que le switch 4, ne participent pas aux échanges CDP.

Eh bien, c'est tout simplement parce que le switch 1 n'est pas connecté directement à ces équipements.

Pour obtenir les informations CDP de ces 3 équipements, il devrait utiliser Telnet en se connectant au switch 3, pour récupérer les informations CDP du routeur 1 et du switch 4.

Et aller sur le switch 2 pour le routeur 2 !

CDP « Protocole de découverte Cisco »

Les informations CDP sont visibles avec la commande show cdp.

En faisant un « CDP ? », on voit qu'il existe plusieurs mots-clés qui permettent d'accéder à différents types d'informations et à différents niveaux de détail.

CDP est activé par défaut sur toutes les interfaces, mais on peut désactiver cette fonctionnalité sur 1 interface ou bien sur l'ensemble des interfaces !

Pour le désactiver sur l'ensemble des interfaces, il faut utiliser la commande « no cdp run » en mode de configuration globale.

Et pour le désactiver seulement sur une interface, il faut faire un « no cdp activate » sur l'interface en question.

Dans l'exemple, il s'agit de l'interface Gigabit Ethernet 0/0.

Et pour l'activation, c'est la même commande, mais sans le « non » !

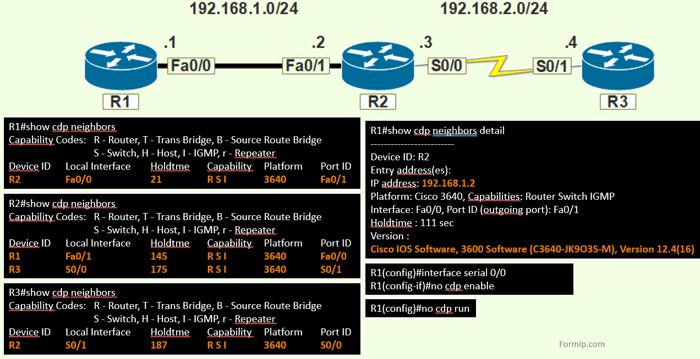

Voici l'exemple d'une topologie, que vous pouvez très facilement reproduire sur packet tracer, ou nous avons 2 routeurs et 2 commutateurs.

La commande « show cdp Neighbours », affiche des informations sur les périphériques voisins utilisant CDP.

Ici, la commande est lancée sur le routeur 1.

Pour chaque voisin découvert CDP, affiche :

• Le device ID, qui est le nom d'hôte de l'équipement
• L'interface Local, qui correspond à son interface locale. C'est-à-dire celle qui est du côté de son voisin.
• On a Le Holdtime, qui est une valeur exprimée en seconde. C'est le temps qu'il reste avant de supprimer cette entrée, si aucune mise à jour n'est reçue.
• La colonne Capability : C'est le type de l'équipement voisin. Par exemple un « R » signifie que c'est un routeur et un S pour Switch.
• La colonne Platform : donne le Modèle de l'équipement voisin
• Et le Port ID : correspond au Port de l'équipement voisin.

Si l'on ajoute le mot détail à la commande show cdp voisins, la sortie comprendra beaucoup + d'informations. Comme :

• Les adresses IP des voisins !

CDP se limite à recueillir des informations que sur des équipements voisins Cisco, qui lui sont directement connectés.

LLDP

Passons maintenant au protocole LLDP.

C'est un protocole destiné à remplacer un bon nombre de protocoles propriétaires comme CDP.

Il est également utilisé pour la découverte des réseaux, et fonctionne comme CDP, c'est-à-dire en voyant des messages à intervalles réguliers pour découvrir ses voisins !

La commande pour activer LLDP sur l'ensemble des interfaces est « lldp run ». À faire en mode de configuration global !

Un « No lldp run »  le désactive.

Pour la configuration sur une interface, il faut faire un : « lldp transmis » et un « lldp reçu » directement sur l'interface.

Et pour le désactiver, il suffit de rajouter un [no] devant la commande d'activation.

Le mot « transmettre » est pour l'envoi des lldp, et le mot « recevoir » est pour la réception !

Conclusion

En conclusion, les protocoles de découverte dynamique, tels que CDP LLDP, sont des outils essentiels pour la gestion efficace des réseaux informatiques. L'adoption de ces protocoles permet aux administrateurs réseau de mieux comprendre la topologie de leur réseau, en identifiant les périphériques voisins ainsi que leurs fonctionnalités.

CDP, un protocole propriétaire développé par Cisco, offre une méthode robuste pour découvrir les périphériques voisins directement connectés, en fournissant des informations détaillées telles que les noms, adresses IP et identifiants d'interfaces. Bien que spécifique à Cisco, CDP offre une vue précieuse de la topologie réseau.

D'un autre côté, LLDP présente une alternative standardisée à CDP, permettant la découverte des périphériques voisins de divers fabricants. En adoptant LLDP, les réseaux peuvent être conçus de manière plus ouverte, sans dépendre de protocoles propriétaires spécifiques à un fournisseur.

En activant CDP ou LLDP sur les équipements réseau, les administrateurs peuvent accéder à une multitude d'informations cruciales pour la gestion et le dépannage du réseau. De plus, ces protocoles offrent une flexibilité de configuration, permettant leur activation ou désactivation sur des interfaces individuelles ou sur l'ensemble du réseau.

En somme, l'utilisation de protocoles de découverte dynamique comme CDP LLDP est un élément clé de la gestion moderne des réseaux informatiques, facilitant la surveillance, le dépannage et l'évolution continue des infrastructures réseau.

En combinant les fonctionnalités complémentaires de CDP LLDP, les administrateurs réseau peuvent bénéficier d'une vision exhaustive de leur infrastructure, favorisant ainsi une gestion optimale et une résolution efficace des problèmes.
