Exploration Approfondie des Composants Routeur

Composants routeur : Les composants routeurs constituent l'infrastructure essentielle des réseaux informatiques modernes, assurant le transfert efficace des données entre différents réseaux. Leur conception interne complexe comprend une variété de composants matériels et logiciels, chacun jouant un rôle crucial dans leur fonctionnement. Dans cet article, nous explorerons en détail les principaux composants internes d'un routeur, leurs fonctions et leur importance dans le contexte des réseaux informatiques.

Un routeur est très similaire à un PC. Il y a plusieurs composants routeur, matériels et logiciels, que l'ont retrouvé aussi bien sur des ordinateurs.

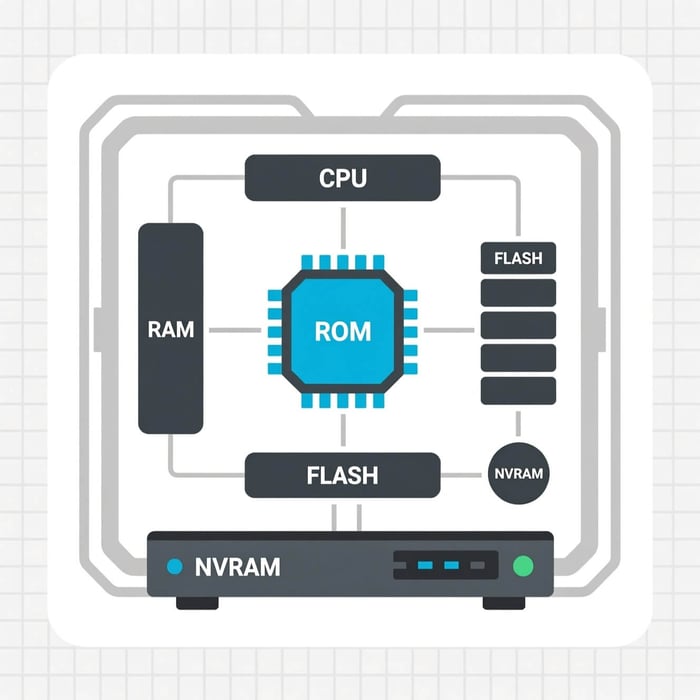

Parmi les principaux composants internes d'un routeur, nous avons :

Le CPU : C'est lui qui traite les demandes du système d'exploitation.

Le CPU (Unité Centrale de Traitement)

Le CPU, souvent considéré comme le cerveau du routeur, est responsable du traitement des instructions et des données. Comparé au CPU d'un ordinateur personnel, le CPU d'un routeur est généralement conçu pour des tâches spécifiques liées au routage et à la commutation des paquets de données. Il exécute des opérations telles que l'initialisation du système, le calcul des chemins de routage et la gestion des tables de routage. Dans les routeurs haut de gamme, le CPU peut également être utilisé pour des tâches de cryptage et de décryptage, nécessaires pour assurer la sécurité des données en transit.

Par exemple, l'initialisation du système, les fonctions de routage et celle de la commutation.

La Mémoire RAM (Mémoire d'Accès Aléatoire)

On a la mémoire RAM : C'est la zone de travail du routeur.

La mémoire RAM joue un rôle critique dans le fonctionnement du routeur en fournissant un espace de stockage temporaire pour les données et les instructions en cours d'exécution. Contrairement à la mémoire ROM et à la mémoire Flash, la RAM est volatile, ce qui signifie qu'elle perd son contenu lorsque l'alimentation est coupée. La RAM d'un routeur contient des éléments tels que les tables de routage, les caches pour les processus et protocoles, ainsi que des buffers pour la manipulation des paquets de données. L'un des aspects les plus importants de la RAM est le fichier de configuration en cours d'utilisation (running-config), qui stocke les paramètres de configuration actifs du routeur.

Elle contient les tables de routage, les différents caches pour les processus et protocoles, ainsi que des buffers, pour l'envoi et la réception des paquets.

C'est dans la RAM qu'on y trouve le fichier de la running-config.

C'est le fichier de configuration en cours du routeur !

Si on ne sauvegarde pas sa conf, dans la startup-config, et qu'on redémarre le routeur, alors les modifications seront perdues !

La Mémoire ROM (Mémoire en Lecture Seule)

Ensuite, nous avons la ROM : qui est une mémoire de stockage permanente.

La mémoire ROM est un composant non volatile dans les composants routeur, ce qui signifie qu'elle conserve son contenu même en cas de coupure d'alimentation. Son rôle principal est d'assurer le démarrage initial du routeur en fournissant un ensemble de fonctions de base nécessaires à son fonctionnement. Cela comprend le code Bootstrap, qui initialise le système et charge le système d'exploitation, ainsi que le POST (Power-On Self-Test), qui vérifie l'intégrité des composants matériels du routeur lors du démarrage. En cas de dysfonctionnement grave du système d'exploitation, la ROM peut également contenir un moniteur spécialisé, tel que le Rommon, permettant d'accéder à des fonctionnalités de dépannage avancées.

Elle contient des fonctions de base qui permettent de démarrer le routeur.

C'est grâce à cette mémoire que l'on peut |récupérer un mot de passe perdu !

Contrairement à la RAM, la mémoire ROM est une mémoire non volatile,

C'est-à-dire que si l'alimentation est coupée ou alors que l'équipement redémarre, elle n'est pas effacée !

La Mémoire Flash

Passons maintenant au flash ! C'est une mémoire de type EPROM qui contient le ou |les images IOS.

La mémoire Flash est utilisée pour stocker de manière permanente le système d'exploitation du routeur, généralement sous forme d'images IOS (Internet Operating System). Contrairement à la RAM, la mémoire Flash est non volatile, ce qui garantit la persistance des données même en cas de redémarrage du routeur. Cette fonctionnalité permet aux administrateurs réseau de mettre à jour facilement le système d'exploitation du routeur en remplaçant simplement l'image IOS stockée dans la mémoire Flash par une version plus récente ou modifiée. De plus, la mémoire Flash peut être utilisée pour stocker d'autres données non volatiles, telles que des fichiers de configuration supplémentaires ou des fichiers journaux.

Si on veut, on peut y mettre plusieurs versions IOS, et booter sur celle qu'on souhaite !

C'est une mémoire qui ne s'efface pas non plus, lorsque le routeur redémarre.

La NVRAM (Mémoire RAM Non Volatile)

Le dernier type de mémoire est la NVRAM : qui contient 2 choses :

• Sur le |fichier de configuration du démarrage. C'est-à-dire la startup-config !
• Et la valeur du registre de démarrage.

La NVRAM est un type spécialisé de mémoire RAM qui conserve ses données même en l'absence d'alimentation électrique. Elle est principalement utilisée pour stocker deux éléments critiques : le fichier de configuration de démarrage (startup-config) et la valeur du registre de démarrage. Le fichier de configuration de démarrage contient les paramètres de configuration initiaux du routeur, tels que les adresses IP, les mots de passe et les paramètres de sécurité. La valeur du registre de démarrage détermine le comportement de démarrage du routeur, tels que le mode de démarrage (par exemple, le mode de récupération).

Pour finir sur les composants routeur, sur les Interfaces :

Ce sont les connexions physiques qui permettent d'interconnecter le routeur avec le monde extérieur.

Ça peut être :

• Des interfaces Ethernet,
• Ethernet rapide,
• Gigabit Ethernet,
• Ou bien des interfaces série,
• Port USB
• Ou console portuaire.

Alors même s'il existe plusieurs types et modèles de routeur, ils possèdent tous les mêmes composants matériels.

La seule différence, qu'il pourrait y avoir, c'est avec leurs dispositions à l'intérieur !

Pour résumer, l'espace de travail est la RAM.

Les autres mémoires servent uniquement à la sauvegarde !

• La NVRAM pour la startup-config.
• Le Flash pour l'ios
• Et la ROM pour un mini-système.

C'est ce que l'on va détailler tout de suite !

Fonction de la mémoire ROM

La mémoire ROM permet de faire repartir le routeur même si le logiciel en Flash n'a pas été trouvé ou a été perdu.

Car elle contient un petit soft qu'on peut comparer au mode sans échec de Windows !

C'est une mémoire qu'on ne peut pas effacer !

La ROM est composée de 3 parties :

• Il y a le code Bootstrap : qui lit le registre de configuration pour savoir comment il doit démarrer ! C'est lui qui décide s'il doit charger ou non l'IOS !
• On a le POST : qui permet de tester les fonctionnalités de la base du routeur. Il lance tout un tas de tests, pour savoir si tous les composants qui servent au démarrage sont bien disponibles !
• Et sur un moniteur à la ROM : qui est plus connu sous le nom de Rommon.

Cette partie comprend un mini-système d'exploitation qui est normalement utilisé pour des tests, du dépannage ou alors, pour récupérer un mot de passe perdu.

Dans ce mode, le routeur n'a ni routage, et ni fonctionnalités IP.

En conclusion, les composants routeur sont essentiels à son fonctionnement global et à sa performance dans un environnement réseau. Chaque composant routeur, du CPU à la mémoire Flash en passant par les interfaces, joue un rôle unique dans la fourniture de connectivité réseau fiable et sécurisée. Une compréhension approfondie de ces composants est donc essentielle pour les administrateurs réseau chargés de concevoir, configurer et entretenir des réseaux informatiques modernes.
