Couche OSI : Modèle de référence OSI

Couche OSI : Dans ce cours, on va parler du modèle de référence OSI !

Les trois lettres OSI (Couche OSI) se traduisent en français par Interconnexion de systèmes ouverts.

Ce modèle a été mis en place par l’ISO pour créer un standard de communications (Couche OSI).

Comme ça, différents constructeurs peuvent mettre au point des produits compatibles entre eux.

Les 7 couches

Il existe sept couches numérotées, qui illustrent une fonction réseau bien particulière.

• La 1ʳᵉ couche est : La couche physique.

Elle définit comment convertir physiquement les données en signaux numériques sur le média de communication. Par exemple, ça peut être des impulsions électriques sur des câbles réseau en RJ45 ou bien de la modulation de lumière pour de la fibre optique.

• La couche 2 est : La couche liaison de données.

C’est elle qui gère les communications entre 2 machines directement connectées entre elles, ou connectées par un commutateur.

• La 3 est : La couche réseau.

Qui gère l’adressage et le routage des données, c’est-à-dire leur acheminement via le réseau.

• La 4 est : La couche de transport.

Qui est chargée du transport des données, autrement dit, de leur découpage en paquets. Elle gère aussi les erreurs de transmission.

• La 5 est : La couche de session.

C’est elle qui définit l’ouverture et la fermeture des sessions de communication entre les machines du réseau.

• La 6 est : La couche présentation.

Elle est chargée du codage des données applicatives.

• Et la couche 7 est La couche d’application.

C'est elle qui assure l’interface avec les applications. Il s’agit du niveau le plus proche des utilisateurs.

Il est important de connaître par cœur l’ordre des couches, surtout pour comprendre le principe d’encapsulation et de décapsulations, que nous verrons après.

Alors pour vous aider à les apprendre, il existe plusieurs moyens mnémotechniques pour se rappeler l’ordre des couches du modèle OSI.

Par exemple de bas en haut on à la phrase : Pour Le Réseau Tout Ce Passe Automatiquement.

Et de haut en bas, on à la phrase : Après Plusieurs Semaines, Tout respire la paix

Sur Google, on peut trouver d’autres phrases mnémotechniques, même des plus délirantes, pour se le rappeler facilement. Chacun y trouvera son goût !

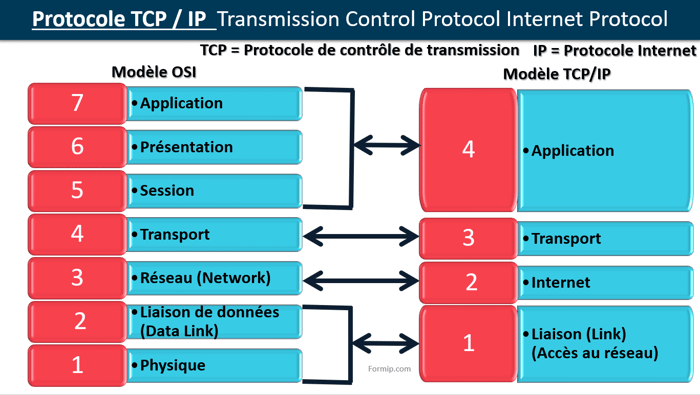

Protocole TCP / IP

Passons maintenant au protocole TCP / IP, qui est en fait 2 protocoles différents, mais comme ils sont souvent utilisés ensemble, on a tendance à penser qu’il s’agit que d’un protocole unique.

Il y a TCP, qui signifie « Protocole de contrôle de transmission » et IP, pour « Protocole Internet ».

Il est très similaire au modèle OSI.

Lui aussi sépare également la communication en plusieurs couches, sauf qu’il n’en comprend que 4.

• Il y a la couche 1 qui se nomme « Link »

Elle est aussi appelée couche d’accès au réseau.

C’est l’équivalent des couches physiques et données du modèle OSI.

• La couche 2 est La couche Internet,

Elle correspond à la couche 3 du modèle OSI.

Elle permet d’acheminer les données de la source vers la destination.

C’est la couche avec laquelle le protocole IP fonctionne.

• La couche 3 est La couche Transport,

Qui correspond à la couche 4 du modèle OSI

• Et la couche 4 est La couche Application

Elle correspond aux couches 5, 6 et 7 du modèle OSI

Dans la suite du programme, nous parlerons des communications entre deux PC et des processus d’encapsulation et de décapsulation des paquets IP.

Encapsulation et Décapsulation dans le Modèle OSI

Dans le monde complexe des réseaux informatiques, la compréhension du modèle de référence OSI est essentielle pour saisir les nuances des communications. Le terme "Couche OSI" fait référence à ce modèle, une architecture standardisée qui divise les processus de communication en sept couches distinctes.

La Couche OSI : Un Fondement de la Communication Réseau

Le modèle OSI, abréviation d'Interconnexion de systèmes ouverts, est une structure élaborée par l'ISO pour normaliser les communications. À travers ses sept couches, il offre un cadre pour concevoir des systèmes interopérables, permettant à divers fabricants de produire des équipements compatibles.

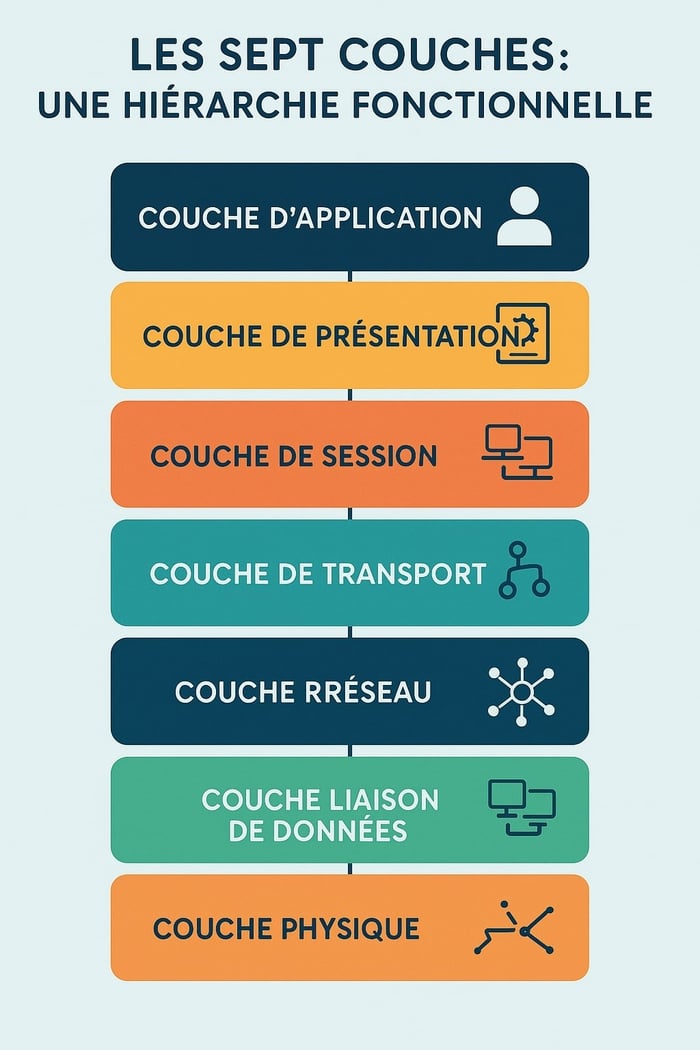

Les Sept Couches : Une Hiérarchie Fonctionnelle

Chaque couche du modèle OSI remplit un rôle spécifique dans le processus de communication. Au niveau le plus bas, la couche physique se charge de la conversion des données en signaux physiques sur les médias de transmission. Ensuite, la couche liaison de données assure la communication entre deux machines ou via un commutateur.

La couche réseau intervient dans l'adressage et le routage des données à travers le réseau, tandis que la couche de transport s'occupe du découpage des données en paquets et de la gestion des erreurs de transmission.

La couche de session gère l'établissement et la terminaison des sessions de communication, suivie de la couche présentation, responsable du codage des données applicatives. Enfin, la couche d'application assure l'interface avec les utilisateurs.

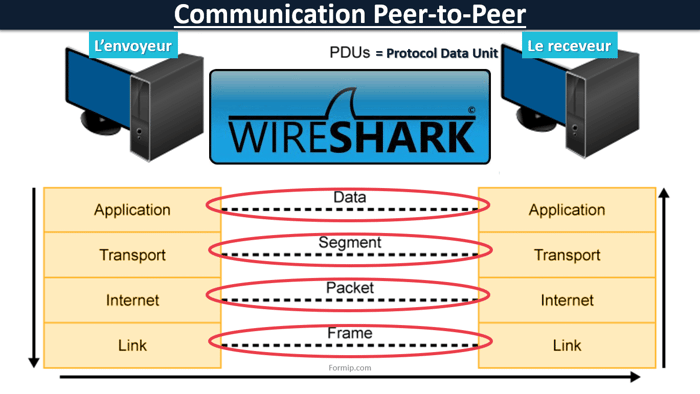

Encapsulation et Décapsulation : Les Processus Clés

Pour comprendre le fonctionnement des communications réseau dans le modèle OSI, il est crucial de saisir le concept d'encapsulation et de décapsulation. L'encapsulation consiste à emballer les données dans des couches successives, depuis la couche d'application jusqu'à la couche physique, avant leur transmission sur le réseau.

À l'arrivée, le processus de décapsulation inverse l'opération, en extrayant progressivement les données des différentes couches pour les livrer à l'application destinataire. Ce processus permet une transmission efficace et fiable des données à travers les différentes couches du modèle OSI.

Le Modèle OSI et le Protocole TCP/IP : Deux Approches Complémentaires

Bien que le modèle OSI soit largement utilisé comme référence pour la conception et la gestion des réseaux, le protocole TCP/IP est également essentiel dans le paysage des communications informatiques. Contrairement au modèle OSI, le TCP/IP se compose de quatre couches, offrant une approche plus simplifiée, mais tout aussi puissante.

Malgré leurs différences, ces deux modèles partagent des similitudes dans leur structure et leur fonctionnement. Ils constituent des outils indispensables pour comprendre les rouages complexes des réseaux informatiques modernes.

Conclusion

En conclusion, le modèle de référence OSI, avec ses sept couches distinctes, offre un cadre précieux pour la compréhension et la conception des réseaux informatiques. En comprenant le fonctionnement de l'encapsulation et de la décapsulation dans ce contexte, ainsi que les similitudes et les différences avec le protocole TCP/IP, les professionnels des réseaux sont mieux équipés pour relever les défis de la connectivité moderne. La maîtrise de ces concepts est essentielle pour garantir des communications efficaces et fiables à travers les différentes couches du modèle OSI.
