Métrique EIGRP
Dans le contexte de la métrique EIGRP, contrairement à d'autres protocoles de routage, comme RIP ou OSPF, EIGRP utilise plusieurs métriques pour définir ses itinéraires.
Pour être précis, on parle des 5 K.
- En K1, on a la bande passante
- En K3, c’est le délai
- En K2 et en K4, il s’agit de la fiabilité
- Et en K5, c’est la charge
Alors, par défaut, EIGRP en utilisera que deux :
- La bande passante
- Et le délai.
C’est-à-dire K1 et K3.

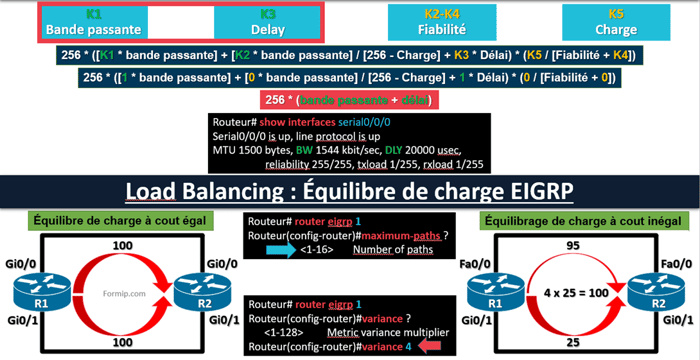

Voici la formule complète de la métrique EIGRP :
Comme par défaut, seuls la bande passante et le délai sont pris en compte pour le calcul, ça revient à donner un « 1 » aux valeurs K1 et K3 et un « 0 » aux valeurs K2, K4 et K5.
Du coup, voici la formule par défaut de la métrique EIGRP raccourci.

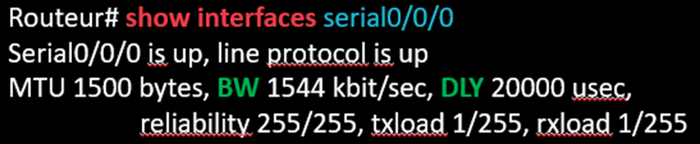

La commande « show interface » permet d’afficher les valeurs réelles de ces métriques
On peut très bien influencer le calcul de la métrique, en modifiant la bande passante et le délai directement sur l’interface.
Load Balancing : Équilibre de charge EIGRP
On va maintenant parler de l’équilibrage de charge.
Ça permet à un routeur de transmettre des paquets vers une destination en utilisant plusieurs chemins.
Ce qui donne l’avantage, d’utiliser plusieurs segments réseau, et de faire augmenter la bande passante du lien entre les deux extrémités.
En EIGRP, il existe deux types d'équilibrage de charge.
- Il y a l’Équilibrage de charge à coût égal.
- Et celle à coût inégal.
Une bonne conception réseau demande de la redondance à la couche 3.
Si le réseau comporte plusieurs chemins vers une même destination, ça signifie que tous les liens sont en prod, et pas qu’en cas de crash.
C’est la définition d’un réseau bien conçu.

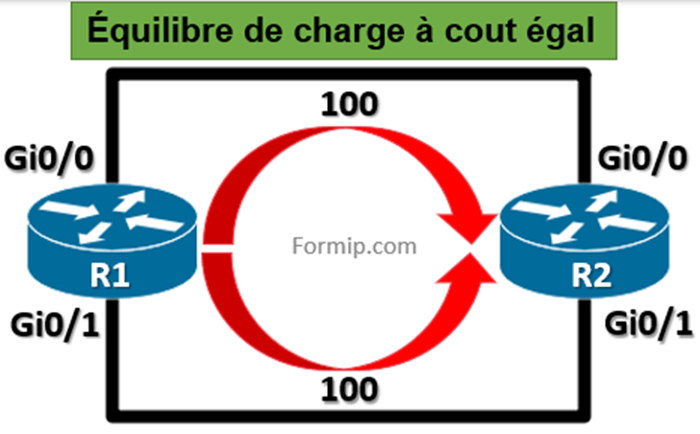

Prenons comme exemple, cette topologie.
On voit clairement que pour aller du routeur 1, au 2, il est possible de passer par deux chemins différents.
Supposons que ce sont des liens Gigabit Ethernet, et que la métrique des deux liens est égale à 100.
L'équilibrage de charge à coût égal permet de distribuer équitablement le trafic, sur tous les ports réseau, qui auront la même métrique vers une destination.
C’est-à-dire que si 10 paquets transitent du routeur 1 au 2, il y en aura 5 en tout, qui passeront par le lien du haut, et 5 qui utiliseront le lien du bas.
Par défaut, le logiciel Cisco IOS applique l'équilibrage de charge automatiquement sur un maximum de quatre chemins à coût égal vers une destination.

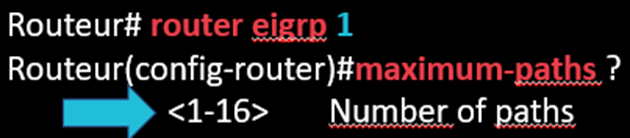

La commande « maximum-paths » permet de spécifier le nombre de routes qui pourront être conservées dans la table de routage.
Si on le définit sur 1, cela aura pour effet de désactiver l’équilibrage de charge, puisque 1 seul lien sera utilisé.
Dans l’exemple, ce routeur supporte un maximum de 16 chemins.
Il faut bien s’assurer que le paramétrage soit identique aux 2 bouts.
Passons maintenant à l’équilibrage de charge à coût inégal.

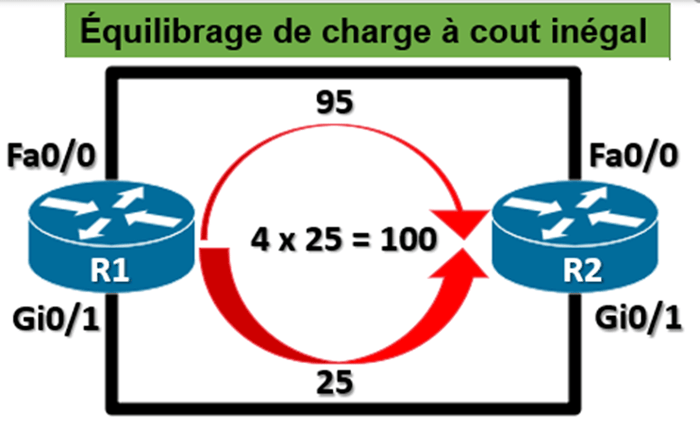

Sur la topologie de droite, on voit qu’il y a une différence de métrique, car le lien du haut est en Fast Ethernet et celui du bas est en Gigabit Ethernet.
Comme ce n’est pas activé par défaut, contrairement à l’équilibrage de charge égal, le protocole EIGRP n'installera pas les deux itinéraires vers la destination, car le coût est inégal.
Il utilisera uniquement le lien avec la métrique la plus faible.
C’est-à-dire le lien le plus rapide, celui du bas.

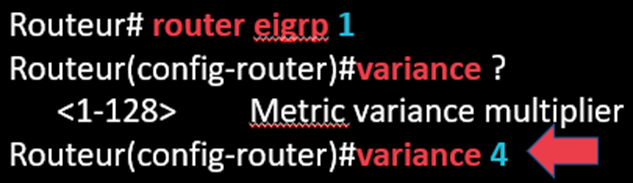

Il faudra utiliser la commande « variance » pour indiquer à EIGRP d'installer des itinéraires dans la table de routage qui ont une métrique différente.
Cette commande impose au routeur à inclure les routes qui sont x fois plus longues que la route la moins chère vers une destination.
Dans l’exemple, le chemin le plus court est celui qui a la métrique 25.
Si on suit l’exemple et qu’on tape la commande « variance 4 », cela aura pour effet d’augmenter la métrique minimale à 100. Car 4 x 25 = à 100.
Et comme les 2 chemins ont une métrique inférieure à 100, ils seront donc, tous les 2 utilisés.
La configuration de l'équilibrage de charge à coût inégal offre une flexibilité supplémentaire dans la gestion du trafic réseau. Contrairement à l'équilibrage de charge à coût égal, cette méthode prend en compte les différences de métriques entre les chemins disponibles vers une même destination. Dans les réseaux où les chemins ont des coûts variables, cette fonctionnalité peut être cruciale pour optimiser les performances.
Activation de l'équilibrage de charge à coût inégal
L'activation de l'équilibrage de charge à coût inégal nécessite une configuration spécifique. Par défaut, le protocole EIGRP ne sélectionne qu'un seul chemin vers une destination, celui ayant la métrique la plus faible. Toutefois, en utilisant la commande "variance", les administrateurs réseau peuvent indiquer à EIGRP d'installer des itinéraires dans la table de routage, même s'ils ont des métriques différentes.
Prenons l'exemple d'une topologie où deux chemins vers une destination ont des métriques différentes : l'un avec une métrique de 25 et l'autre avec une métrique de 50. Pour activer l'équilibrage de charge à coût inégal avec un facteur de variance de 4, l'administrateur réseau utiliserait la commande "variance 4". Cette commande indique à EIGRP d'inclure dans la table de routage tous les itinéraires dont la métrique est jusqu'à quatre fois supérieure à la métrique la plus basse.
Dans notre exemple, avec une métrique minimale de 25 et un facteur de variance de 4, tous les itinéraires dont la métrique est inférieure ou égale à 100 seraient pris en compte. Cela signifie que même le chemin avec une métrique de 50 serait inclus dans la table de routage, puisque 4 fois 25 équivaut à 100.
Métrique EIGRP
La métrique EIGRP est un élément crucial dans la configuration de l'équilibrage de charge. Comprendre comment la métrique est calculée et comment elle affecte la sélection des chemins est essentielle pour optimiser le trafic réseau et améliorer les performances globales.
En fin de compte, la cohérence de la configuration entre les routeurs adjacents est cruciale pour éviter les incohérences dans le traitement du trafic et maintenir la stabilité et les performances du réseau. Tout comme un chef d'orchestre veille à ce que tous les musiciens suivent la partition avec précision, la cohérence dans la configuration des routeurs garantit une expérience fluide pour les données circulant à travers le réseau.
Optimisation des Performances
L'équilibrage de charge, qu'il soit à coût égal ou à coût inégal, offre aux administrateurs réseau une méthode puissante pour optimiser l'utilisation des ressources disponibles et améliorer les performances du réseau. Cependant, une configuration correcte et une compréhension approfondie des métriques EIGRP sont essentielles pour garantir son efficacité.
En somme, l'équilibrage de charge est un outil précieux pour les administrateurs réseau, mais son utilisation nécessite une vigilance constante pour assurer le bon fonctionnement optimal du réseau. C'est comme accorder un instrument de musique : cela demande de la patience, de l'attention et une oreille attentive pour produire une mélodie parfaite.
