BONJOUR : ÉTABLISSEMENT DES VOISINS ADJACENTS EN OSPF
Les routeurs qui ont comme routage OSPF doivent reconnaître leurs voisins avant de pouvoir partager des informations de routage, car ces informations dépendent de l'état du lien entre deux routeurs, ce qui est rendue possible grâce à l'échange de paquets hello.
C'est le protocole « Hello » qui permet de découvrir les voisins.
Les paquets « hello » sont envoyés sur toutes les interfaces activées par OSPF, pour savoir s'il y a des voisins sur ces liens.
Ça permet d'établir et de maintenir les relations de voisinage, en s'assurant d'une bonne communication dans les deux.
Cette relation de voisinage OSPF, est formée entre deux routeurs s'ils acceptent tous deux :
- l'ID de la zone
- Les paquets de types Bonjour
- Et l'authentification.
Bien évidemment, les routeurs doivent être sur le même sous-réseau IP.

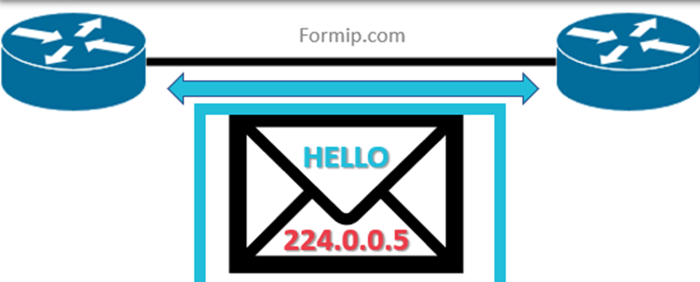

Chaque interface qui participe à L'OSPF, utilise l'adresse multicast 224.0.0.5 pour envoyer périodiquement des paquets hello.
Quelques informations

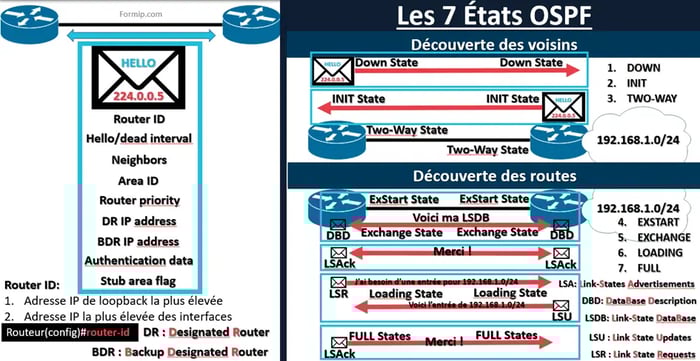

Ce paquet contient plusieurs informations :

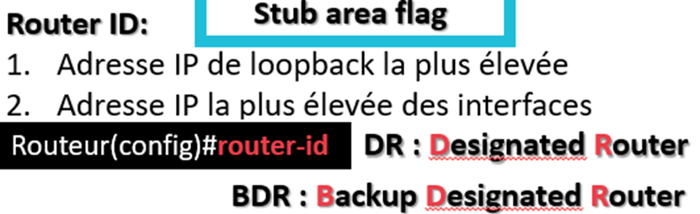

- Sur le Router ID, qui est l'identifiant unique du routeur.
Par défaut, il s'agit de l'adresse IP de bouclage la plus élevée.
Et si aucune adresse le loopback n'est configuré, eh bien, ce sera l'adresse IP la plus élevée des interfaces du routeur.
Cette valeur est modifiable avec la commande « router-id ».
- On à les intervalles bonjour et mort.
L'intervalle bonjour indique la fréquence en secondes que le paquet sera envoyé.
Par défaut, il est de 10 secondes.
Et l'intervalle mort est le temps en secondes qu'un routeur va attendre avant de déclarer son voisin, hors service, s'il ne reçoit pas les paquets « hello ».
Par défaut, cet intervalle est quatre fois supérieur à l'intervalle hello.
- Le champ Voisins :
Le répertoire des routeurs voisins ou la communication est bonne dans les deux sens.
C'est-à-dire lorsque le routeur se reconnaît dans les paquets bonjour de ses propres voisins.

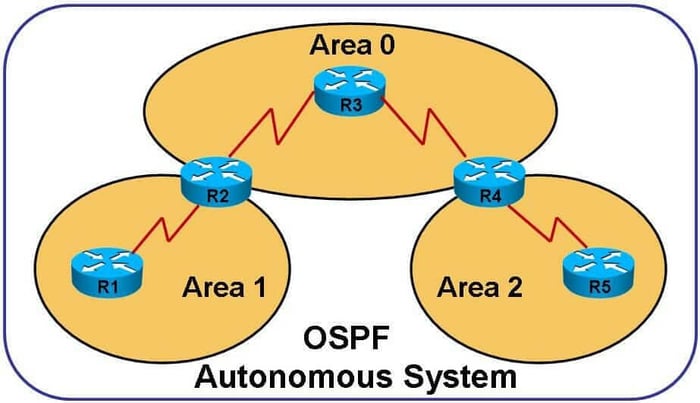

- LID de zone, sert à cloisonner les échanges ospf.
Pour communiquer, deux routeurs doivent partager le même domaine réseau et leurs interfaces doivent appartenir à la même zone OSPF.
Les voisins doivent aussi partager le même sous-réseau et le même masque de sous-réseau.
- Sur à la priorité du routeur :
- OSPF l'utilise pour élire un DR et un BDR.
Le DR est le routeur principal, on peut le voir comme un porte-parole.
Et le BDR est le backup du porte-parole.
- Ensuite, aux adresses DR et BDR :
Ce sont les adresses IP des routeurs, qui ont été désignées comme porte-parole et comme backup.
- Sur les données d'authentification.
C'est une option qui n'est pas activée par défaut.
Mais si elle l'est, alors les routeurs devront avoir les mêmes données d'authentification pour pouvoir communiquer.
- Et sur le champ « Stub Area Flag » :
C'est une zone assez spéciale, qui utilise une technique pour réduire les mises à jour de routage, en les remplaçant par un itinéraire par défaut.
ÉTATS VOISINS OSPF
Les interfaces voisines OSPF, peuvent rencontrer sept états différents.
Ces 7 états correspondant à deux moments
- D'une part, à la découverte des voisins
- Et de l'autre, la découverte des itinéraires.

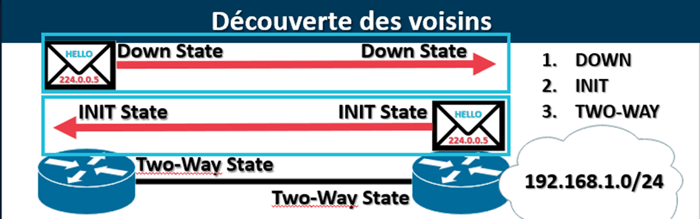

Les trois premières étapes visent à découvrir le voisin.
- Dans l'état Down State
Il n'y a pas d'échange d'informations entre les voisins. OSPF attend uniquement le prochain état qui est l'Init State.
- Dans ce dernier, en Init
Les routeurs OSPF envoient des paquets Hello à intervalles réguliers, pour établir une relation avec les routeurs voisins.
Dès qu'une interface reçoit le premier paquet Hello, le routeur entre alors, dans l'état « Init State » , c'est-à-dire qu'il sait, qu'il y a un voisin en face et qu'il attend d'entrer en relation avec lui .
Ce qui se fera dans la prochaine et dernière étape.
- C'est l'état Two-Way State.
Ici chaque routeur OSPF tente d'établir une communication bidirectionnelle avec chaque voisin du même réseau IP, en utilisant les paquets de types 1 qui sont des paquets Hello.
En d'autres termes, les paquets Hello embarquent la liste des voisins OSPF connus de l'envoyeur.
Un routeur entre dans cet état, quand il se voit dans le « Hello » d'un voisin.

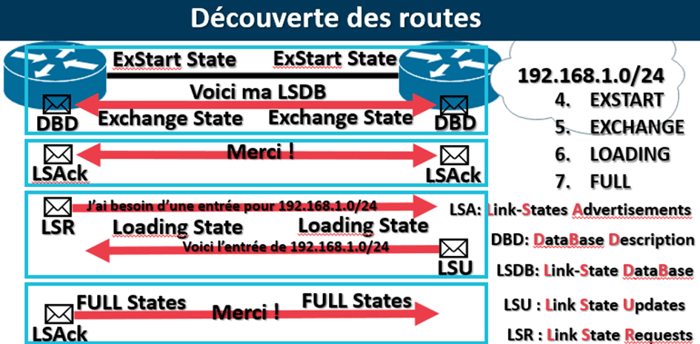

La découverte des itinéraires
Passons maintenant aux états de la découverte des routes.
- La première étape est le ExStart State.
C'est le début de l'échange LSDB entre les deux routeurs.
C'est-à-dire qu'ils commencent à s'échanger des informations sur l'état des privilèges.
- Ensuite sur Bourse à l'état.
Dans cet état, les paquets DBD qui contiennent les en-têtes LSA sont échangés.
- On passe après, à l'état Chargement.
Le voisin envoie des LSR pour chaque réseau qu'il ne connaît pas.
Et l'autre voisin lui répond avec des LSU, qui contiennent les informations sur les réseaux demandés.
- Et pour finir, à l'état Full.
Ici, les deux routeurs ont une base de données synchronisée et sont complètement adjacents l'un à l'autre.
Chaque routeur gardera une liste de ses propres voisins.
Conclusion
En conclusion, la mise en place des voisins adjacents en OSPF revêt une importance capitale pour la stabilité et l'efficacité des réseaux utilisant ce protocole de routage. Le protocole "Hello" constitue l'élément essentiel de cette découverte des voisins, permettant aux routeurs OSPF de détecter et d'établir des relations de voisinage indispensables à une communication fluide.
La transmission des paquets "hello" sur toutes les interfaces activées par OSPF facilite cette découverte en sondant les liens disponibles pour identifier les voisins potentiels. L'établissement de la relation de voisinage repose sur des critères bien définis, tels que l'identification de la zone, l'échange de paquets "Hello" et, le cas échéant, l'authentification, garantissant ainsi une compatibilité et une sécurité accrues entre les routeurs.
Les différents paramètres contenus dans les paquets "Hello", notamment le Router ID, les intervalles de transmission et la priorité du routeur, sont fondamentaux pour assurer une coordination efficace entre les routeurs adjacents. De même, la gestion des états voisins OSPF, des phases de découverte des voisins à la synchronisation des bases de données, joue un rôle crucial dans l'établissement de routes fiables et cohérentes.
En comprenant et en maîtrisant ces processus, les administrateurs réseau peuvent optimiser les performances de leurs infrastructures, garantissant une connectivité robuste et une gestion efficace du trafic. Ainsi, la mise en place des voisins adjacents en OSPF représente une étape primordiale dans la conception et la maintenance des réseaux informatiques modernes.
