Type de Spanning-Tree
Dans ce cours, nous allons voir le principe du Spanning-Tree par vlan.

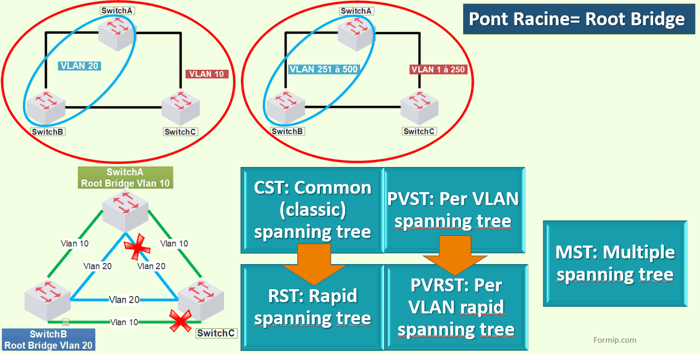

Sur ce schéma, on peut voir que l’ensemble des switchs le A, B et C, font partie du Vlan 10.
Et le vlan 20 est seulement configuré sur les switches A et B !
À votre avis, y a-t-il une boucle dans le vlan 10, et une autre dans le vlan 20 ?
La réponse est « non » pour le vlan 20, car il n’y a qu’un seul lien entre le switch A et le B.
Il n’y a donc pas de boucle.
Par contre, il y en a bien une pour le vlan 10, parce que les 3 switches figurent dans ce vlan.
On va voir, comment le spanning tree va gérer cette topologie composée de plusieurs vlan.
Et quels seront les ports qu’il décidera de bloquer, et pourquoi ?
Le switch utilisera un spanning tree par vlan
Pour chaque VLAN, on pourra avoir un Root Bridge différent si on le souhaite, comme le montre le schéma qui vient de s’afficher.
Sur cette topologie, nous avons 2 vlan, le VLAN 10 et le VLAN 20, et chacun d’entre eux a élu son propre switch pour le root bridge.
- Le vlan 10 a pris le switch A
- Et le vlan 20 a choisi le switch B.
Comme vous pouvez le voir, chacun des vlans a également son propre port bloqué pour éviter les boucles.
Cette configuration est idéale pour de la redondance, car si on n'avait qu’un seul root bridge pour les 2 vlan’s, cela signifierait qu’il n’y aurait qu’un seul port de bloquer, et donc un lien qui ne sera jamais utilisé !
Nous venons de voir le réseau étendu par vlan.
Dans le chapitre précédent, nous avons vu le spanning tree classique, il existe aussi un réseau étendu bien plus rapide pour chacun d’eux :
- Le spanning tree rapide
- Et le spanning tree rapide par vlan.
Le calcul du spanning tree, étant trop lent de nos jours, c’est pourquoi il existe une version plus rapide, afin d’améliorer la vitesse de convergence.
On ne va pas rentrer dans les détails pour l’instant, car ce n'est pas au programme du CCNA. Cela fait plutôt partie du programme CCNP Switch.
Il faut juste savoir que la différence porte uniquement sur la rapidité.
Le dernier type de réseau étendu à voir est| Le multiple spanning tree !
Nous avons vu qu’il était possible de calculer un réseau étendu par vlan.
Et notre exemple comportait 2 vlan.
Mais qu’en est-il, si nous avons + de 500 vlan comme le montre le schéma qui vient de s’afficher.
Ici, Les VLAN de 1 à 250 ont été configurés sur tous les switches, et les VLAN de 251 à 500 sont configurés que sur les switches A et B.
Est-ce vraiment utile de faire un calcul Spanning Tree pour chaque VLAN ?
Cela représenterait 500 calculs Spanning Tree !
De quoi surcharger le switch inutilement.
C’est là qu’intervient le spanning tree multiple.
Grâce à lui, il est possible d’assigner des numéros de vlan sur une instance de réseau étendu.
Si nous l’utilisons sur cette topologie, nous aurions donc :
- Un calcul pour les vlan’s de 1 à 250,
- Et un autre calcul pour les vlan’s de 251 à 500 !
Ce qui représente seulement 2 calculs ! Ce qui est beaucoup mieux que 500 !
Une fois de plus, nul besoin de rentrer en détail sur ce type de réseau étendu, car ce n’est pas non plus au programme du CCNA. Vous le verrez uniquement si vous continuez vers le CCNP Switch.
Gestion Optimale des Topologies Réseau
Dans notre exploration du Spanning-Tree, nous nous concentrons désormais sur son application par VLAN, une approche essentielle pour la gestion efficace des réseaux.
Dans un réseau VLAN, chaque VLAN peut avoir sa propre topologie de réseau étendu. Imaginons trois switches A, B et C, où le VLAN 10 est étendu sur tous les switches et le VLAN 20 est exclusivement configuré sur A et B. La question se pose : existe-t-il une boucle dans chaque VLAN ? La réponse est non pour le VLAN 20, mais oui pour le VLAN 10. Le Spanning-Tree est la solution à ce problème.
Chaque VLAN peut avoir son propre Root Bridge, comme illustré dans notre schéma. Ainsi, le VLAN 10 a choisi le switch A comme Root Bridge, tandis que le VLAN 20 a opté pour le switch B. Cette diversification permet de déterminer les ports à bloquer pour chaque VLAN, évitant ainsi les boucles potentielles. Cette configuration, en plus de fournir de la redondance, garantit une utilisation efficace des liens.
Outre le réseau étendu classique, il existe des versions plus rapides adaptées à chaque VLAN, bien que cette discussion soit réservée aux niveaux avancés du CCNP Switch. Cependant, un autre type important est le Spanning-Tree Multiple.
Dans des réseaux complexes avec de nombreux VLAN, effectuer un calcul de réseau étendu pour chaque VLAN peut être inefficace. C'est là qu'intervient du réseau étendu Multiple, permettant d'assigner plusieurs VLAN à une instance de réseau étendu. Par exemple, pour notre topologie avec plus de 500 VLAN, cela réduirait le calcul à seulement deux instances, au lieu de 500, simplifiant considérablement la gestion du réseau.
Conclusion
En résumé, l'adoption du réseau étendu par VLAN représente un pas significatif vers une gestion réseau plus sophistiquée, offrant des avantages tangibles tels qu'une redondance accrue et une prévention efficace des boucles. De même, le réseau étendu Multiple présente un atout majeur dans la simplification de la gestion des environnements comprenant de nombreux VLAN. Bien que ces concepts dépassent le périmètre d'étude du CCNA, ils revêtent une importance cruciale pour les professionnels en quête de certifications de niveau supérieur, telles que le CCNP Switch.
La compréhension approfondie des nuances du réseau étendu par VLAN et du réseau étendu Multiple permet aux administrateurs réseau de maximiser les performances et la robustesse de leurs infrastructures. En adoptant ces approches, ils peuvent garantir des réseaux stables et efficaces, capables de répondre aux exigences croissantes des organisations modernes en termes de connectivité, de disponibilité et de sécurité. Ainsi, investir dans la maîtrise de ces technologies constitue un investissement stratégique pour assurer la pérennité et la compétitivité des réseaux d'entreprise à l'ère numérique.
