Switch et Routeur : Différence

Switch et Routeur : Dans ce cours, nous allons parler des différences entre les routeurs et les commutateurs.

Alors… qu’est-ce qu’un routeur ou qu’est-ce que le routage exactement ?

On sait qu’un commutateur ‘Switch’ et un routeur ‘route’ ! C’est la base !

Mais qu’est-ce que ça signifie exactement ?

Dans les cours précédents, nous avons vu que les commutateurs, switch les données en fonction des adresses MAC.

Sa seule préoccupation est de savoir sur quelle interface envoyer la trame Ethernet en analysant l’adresse MAC de destination.

Le commutateur travaille à la couche 2, la couche liaison de données !

Concernant, les routeurs, ils ont une tâche similaire, sauf qu’ils vont examiner les paquets IP !

Ils examinent l’adresse IP de destination du paquet IP et envoient sur la bonne interface.

Le routeur travaille donc à la couche 3, la couche réseau !

Du coup, on pourrait avoir tendance à se demander, pourquoi ne pas utiliser que des adresses MAC, comme ils sont aussi uniques sur le réseau ?

Ou bien pourquoi ne pas utiliser que des switchs ?

Différence entre un commutateur et un routeur

Eh bien, on va essayer de voir la réelle différence entre un commutateur et un routeur !

Ici sur le 1ᵉʳ schéma, nous avons deux commutateurs, qui contiennent chacun + de 500 PC connectés !

Maintenant, si l’ensemble des PC veulent communiquer, les commutateurs doivent apprendre les 1000 adresses MAC !

Ils devront apprendre aussi bien les PC’s de gauche que ceux de droite !

Désormais, imaginez un plus grand réseau, où il y aurait des millions d’appareils, par exemple Internet !

À votre avis, serait-il possible de stocker des millions d’entrées dans la table MAC d’un même commutateur ?

Bien évidemment que non !

Maintenant, prenons le même exemple, à part que nous utilisons des routeurs !

Sur ce schéma, nous avons 500 PC connectés au routeur A, qui font partie du réseau 192.168.1.0, avec un /24 qui correspond à un masque de sous-réseau de 3 fois 255.0.

Le routeur B, lui aussi, a 500 PC et utilise le réseau 192.168.2.0, avec le même masque.

Les routeurs « routent » en fonction des informations IP.

Dans notre exemple, le routeur A doit juste savoir que le réseau 192.168.2.0 est derrière le routeur B. Et inversement, le routeur B doit juste savoir que le réseau 1.0 est derrière le routeur A.

Au lieu d’avoir une table d’adresses MAC avec + de 1000 adresses, nous n’avons plus besoin que |d’une seule entrée sur chaque routeur pour les autres réseaux.

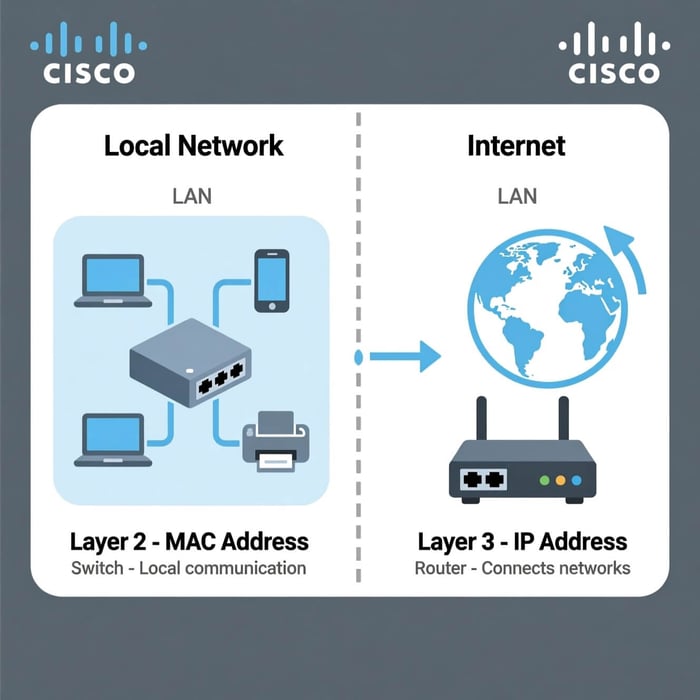

La principale différence est que les commutateurs utilisent des tables d’adresses Mac pour transférer les trames Ethernet et les routeurs utilisent une table de routage pour savoir où transférer les paquets IP.

Quand on sort un nouveau routeur de la boîte et qu’on le connecte pour la 1ʳᵉ fois, il va construire une table de routage, mais les seules informations qu’il va enregistrer, ce sont uniquement les interfaces qui lui sont directement connectées.

Tandis qu’un commutateur, lui, il va inscrire dans sa table MAC, toutes les infos qui viennent de partout !

La différence cruciale entre les commutateurs et les routeurs

Il est temps d'approfondir la distinction entre ces deux composants essentiels des réseaux informatiques.

Les commutateurs, switch comme nous l'avons précédemment établi, opèrent à la couche 2 du modèle OSI. Leur fonction principale est de transférer les trames Ethernet en fonction des adresses MAC de destination. Concrètement, cela signifie qu'ils créent et maintiennent une table d'adresses MAC pour diriger le trafic de manière efficace à l'intérieur d'un réseau local. Cependant, cette approche présente des limitations lorsque le réseau devient très étendu, avec un grand nombre d'appareils connectés.

Imaginons un réseau comportant plusieurs commutateurs, chacun avec des centaines, voire des milliers de périphériques connectés. Dans un tel scénario, chaque commutateur devrait apprendre et stocker les adresses MAC de tous les appareils connectés à son réseau. Cette tâche devient rapidement ingérable, surtout à grande échelle, comme c'est le cas sur Internet.

C'est là qu'interviennent les routeurs. Contrairement aux commutateurs, les routeurs opèrent à la couche 3 du modèle OSI, ce qui signifie qu'ils travaillent avec les adresses IP. Plutôt que de se soucier des adresses MAC individuelles, les routeurs se concentrent sur le routage des paquets IP en fonction de leurs adresses de destination. Ainsi, au lieu de stocker des milliers d'adresses MAC, un routeur n'a besoin que de connaître les réseaux auxquels il est directement connecté.

Reprenons l'exemple précédent, mais en remplaçant les commutateurs par des routeurs. Chaque routeur relie un réseau local à un autre réseau ou à Internet. Plutôt que de stocker les adresses MAC de tous les périphériques connectés, chaque routeur maintient une table de routage qui répertorie les réseaux accessibles via ses interfaces. Par conséquent, même dans un réseau avec des millions d'appareils, un routeur n'a besoin que d'un nombre limité d'entrées dans sa table de routage pour diriger efficacement le trafic vers sa destination.

En résumé, la principale différence entre les commutateurs et les routeurs réside dans la manière dont ils traitent le trafic au niveau de la couche réseau. Les commutateurs utilisent des adresses MAC pour transférer les données à l'intérieur d'un réseau local, tandis que les routeurs utilisent des adresses IP pour diriger le trafic entre différents réseaux. Cette différence fondamentale reflète les rôles distincts que ces deux appareils jouent dans la connectivité des réseaux informatiques modernes.

En conclusion, bien que les commutateurs et les routeurs soient tous deux essentiels au fonctionnement des réseaux informatiques, leurs fonctions et leurs méthodes de traitement du trafic sont fondamentalement différentes. En combinant ces deux technologies réseau, comprendre ces différences est crucial pour concevoir, configurer et maintenir des réseaux efficaces et évolutifs. En combinant judicieusement l'utilisation de commutateurs et de routeurs, les administrateurs réseau peuvent créer des infrastructures robustes capables de répondre aux besoins de connectivité de diverses organisations et utilisateurs.
