Pour acquérir une compréhension approfondie des topologies réseau, examinons de près deux types de réseaux courants :

• LE LAN
• et le WAN

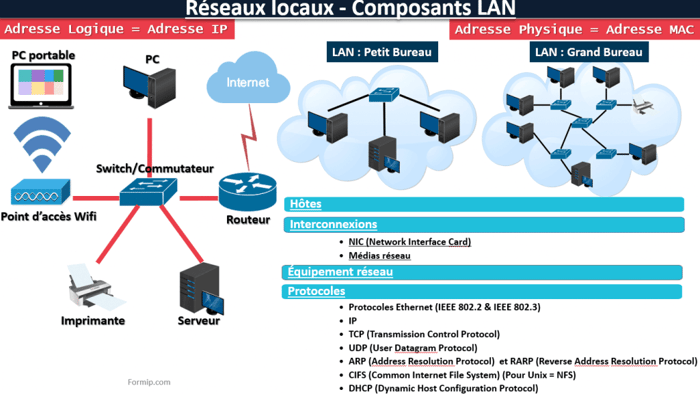

Un LAN est un réseau informatique qui couvre une zone géographique limitée, telle qu’un bâtiment ou un domicile.

Par exemple, l’ensemble des périphériques connectés à notre box Internet forme un LAN.

Et le WAN, qui se traduit en français par : Réseau étendu, est en quelque sorte un regroupement de LAN.

C’est grâce au WAN qu’on peut communiquer avec des personnes qui se trouvent à l’autre bout du monde.

Notre box Internet, qui forme un LAN interne, nous permet de communiquer avec le monde extérieur en utilisant le WAN.

Passons maintenant aux topologies.

Il existe deux types de topologies :

Physique et Logique

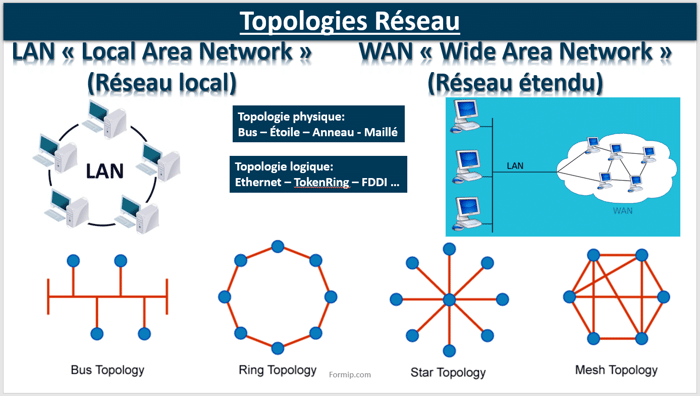

La topologie physique, c'est l’arrangement physique des périphériques dans le réseau, c’est-à-dire la manière dont ils sont placés.

Et la topologie logique désigne la manière dont les données transitent dans une communication.

Parmi les principales catégories de topologies physiques, nous avons :

La Topologie par bus

Ici, chaque poste de travail, représenté par un point bleu, est connecté à un câble principal, qui est représenté en rouge.

Ils sont donc directement connectés à tous les autres postes du réseau.

La Topologie en anneau

Ici, les machines du réseau sont câblées en formant un cercle.

Ils ont donc deux voisins chacun.

Les Topologies en étoile

C’est la plus fréquente des topologies. Un dispositif central relie les ordinateurs et les autres périphériques du réseau. En général C’est très souvent un switch.

Les topologies maillées

Ou chaque périphérique réseau est câblé avec plein d’autres. Ce qui permet d’avoir une redondance et une meilleure fiabilité.

L’une des tâches les plus importantes qu’un administrateur réseau doit accomplir, lorsqu’il commence la conception d’un réseau, c’est de se créer une carte détaillée.

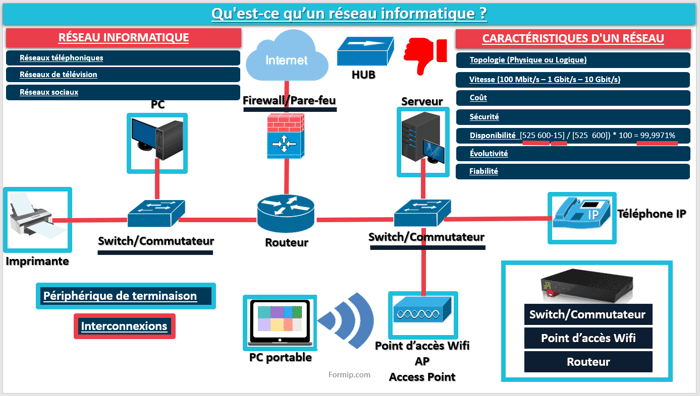

Ici, on a un schéma réseau avec les icônes Cisco les plus couramment utilisées.

Il est important d’identifier les interfaces de nos périphériques !

• Un « S » pour une interface série.
• « Fa » pour une interface Fast Ethernet,
• Et « Gi » pour du Gigabit Ethernet.

Sur un schéma réseau, on représente aussi les adresses IP !

Par exemple, l’adresse : 192.168.1.0 est l’adresse réseau

Le /24 correspond au masque de sous­-réseau.

Les chiffres.1 et. 2 aux extrémités du périphérique indiquent les adresses IP des interfaces.

Par exemple, là.1 correspond à l’adresse : 192.168.1.1.

L’impact des applications sur le réseau

Il est crucial de comprendre comment les applications peuvent affecter les performances du réseau et vice versa. Les applications se divisent en trois catégories :

Les applications par lot

En informatique, un traitement par lots est un enchaînement automatique d’une suite de commandes sur un ordinateur sans aucune intervention humaine.

Les protocoles FTP et TFTP sont considérés comme des applications par lots.

Les applications interactives

Ce type d’application implique une interaction de l’utilisateur, qui attend une réponse. Les performances du réseau jouent un rôle essentiel dans ces applications.

Et les applications en temps réel

Il s’agit de tout ce qui touche aux communications vocales et vidéos.

Elles nécessitent aussi une interaction humaine, et comme c’est en temps réel, la bande passante est donc très critique, car un seul petit retard sur le réseau peut causer plusieurs problèmes.

C’est pourquoi pour ce type d’application, on utilise une « Qualité de service », plus connu sous le nom de QOS.

La QOS permet de donner une priorité à certains types de données, par exemple, pour la voix sur IP.

Réseaux de communication sans fil

Wi-Fi : Connectivité omniprésente

Le Wi-Fi est devenu un élément essentiel de nos vies, offrant une connectivité sans fil à Internet dans une gamme de périphériques allant des smartphones aux ordinateurs portables et même aux appareils domestiques intelligents.

Bluetooth : Connectivité courte portée

Le Bluetooth est largement utilisé pour connecter des appareils à courte portée, comme les écouteurs sans fil, les haut-parleurs et les périphériques de santé connectés.

Réseaux cellulaires : Connexion en déplacement

Les réseaux cellulaires permettent la connectivité mobile, offrant un accès Internet sur nos smartphones et tablettes, même lorsque nous sommes en déplacement, assurant ainsi une continuité de connexion essentielle pour rester connecté à l'ère numérique en toute situation. Grâce à cette infrastructure, les utilisateurs peuvent rester productifs et informés, que ce soit en voyage, au travail ou dans leur vie quotidienne.

Réseaux informatiques industriels

Réseaux CAN : Utilisés dans les véhicules et l'automatisation industrielle

Le Controller Area Network (CAN) est largement utilisé dans les véhicules automobiles pour permettre la communication entre les différents systèmes, ainsi que dans l'automatisation industrielle pour contrôler et surveiller les équipements.

Réseaux Modbus : Standard dans l'automatisation industrielle

Le protocole Modbus est un standard de communication largement utilisé dans l'automatisation industrielle pour la transmission de données entre les dispositifs de commande et les équipements de terrain.

Réseaux de capteurs sans fil

Réseaux de capteurs en environnements hostiles

Les réseaux de capteurs sans fil sont déployés dans des environnements hostiles tels que les sites industriels, les zones de catastrophe naturelle et les installations militaires pour surveiller et collecter des données sur divers paramètres environnementaux.

Applications dans l'Internet des Objets (IoT)

Les réseaux de capteurs sans fil sont au cœur de l'Internet des Objets (IoT), permettant la connectivité entre les objets physiques et les systèmes informatiques pour des applications telles que la domotique, la gestion intelligente de l'énergie et la santé connectée.

Réseaux peer-to-peer

Partage de fichiers entre pairs

Les réseaux peer-to-peer permettent le partage de fichiers directement entre les utilisateurs, sans passer par un serveur centralisé. Ils sont souvent associés à des applications de partage de fichiers comme BitTorrent.

Applications décentralisées et blockchain

Les réseaux peer-to-peer sont à la base des applications décentralisées et de la technologie blockchain, offrant une manière distribuée et sécurisée de stocker et de transférer des informations sans nécessiter une autorité centrale.

Réseaux Mesh

Structure auto-organisée et flexible

Les réseaux mesh sont caractérisés par une structure auto-organisée et flexible où chaque nœud peut être connecté à plusieurs autres nœuds, offrant ainsi une redondance et une robustesse accrues, idéales pour les environnements où la connectivité est variable ou les pannes réseau sont fréquentes.

Retrouvez tous nos cours pour réussir votre CCNA sur la chaîne YouTube de Formip.
