Tunnel GRE: Generic Routing Encapsulation
Tunnel GRE: Dans ce cours, nous allons voir la mise en place d’un VPN, avec une encapsulation GRE !
Le protocole GRE, permets de placer les paquets IP dans un autre paquet afin qu’il puisse être envoyé dans un tunnel.

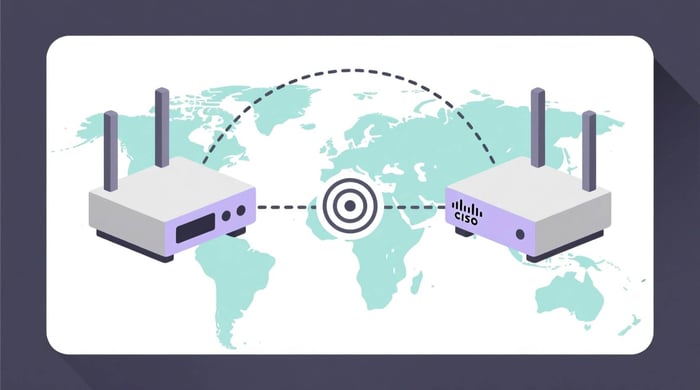

Comme nous pouvons le voir sur cette topologie, le tunnel GRE ressemble à un lien normal, sauf qu’il est virtuel.
Il faut donc lui configurer une IP, et on utilisera le réseau 192.168.10.0.
- Le routeur 1, porte l’IP en .1,
- et le routeur 2, l’IP en .2
Configuration d'un tunnel GRE
Passons à la configuration d'un tunnel pour voir comment il fonctionne !
Le tunnel GRE (Generic Routing Encapsulation) offre une solution efficace pour encapsuler les paquets IP, permettant ainsi de les transmettre à travers un réseau intermédiaire de manière sécurisée.
Les routeurs 1 et 2 peuvent se rejoindre, grâce au routeur du fournisseur d’accès à internet !
Pour rendre les choses plus intéressantes, nous allons configurer aussi un routage OSPF pour que les deux réseaux locaux puissent communiquer au travers d’internet !
Voici les étapes à suivre pour configurer un tunnel GRE :
Création du tunnel
La première étape consiste à créer le tunnel GRE en utilisant la commande appropriée. Ce processus est similaire à la création d'une interface réseau. Dans notre exemple, nous utiliserons l'interface Tunnel 1 pour le tunnel GRE.
|On va commencer par le créer !
La commande « interface Tunnel » permet de créer le tunnel, comme pour une interface ! Ici, on choisit l’interface 1 du tunnel !
Ensuite, il faut configurer une IP source et une IP destination dans notre tunnel.
On prend les IP’s publics de nos routeurs pour construire ce tunnel.
Configuration des adresses source et destination
Une fois le tunnel créé, il est nécessaire de configurer les adresses IP source et destination pour le tunnel. Ces adresses doivent être des adresses publiques correspondant aux routeurs entre lesquels le tunnel est établi.
Attribution d'une adresse IP au tunnel
Comme pour toute interface réseau, le tunnel GRE doit se voir attribuer une adresse IP.
|Maintenant que notre tunnel est en place, on va lui assigner une adresse IP !
Tout comme toute autre interface, il faut y mettre une IP.
Après avoir suivi ces étapes, le tunnel GRE est prêt à être utilisé pour acheminer le trafic entre les routeurs configurés.
Désormais notre Tunnel s’exécute correctement !
|Nous allons continuer en configurant OSPF, pour que les routeurs 1 et 2 puissent communiquer !
Configuration du routage OSPF
Outre la mise en place du tunnel GRE, il est essentiel d'établir un protocole de routage pour assurer la connectivité entre les réseaux locaux des routeurs 1 et 2 à travers Internet. Pour ce faire, nous allons configurer OSPF (Open Shortest Path First) :
Activation du routage OSPF
Tout d'abord, il est nécessaire d'activer OSPF sur les interfaces concernées et de spécifier les zones OSPF appropriées.
Échange des informations de routage
Une fois OSPF activé, les routeurs 1 et 2 échangeront automatiquement des informations de routage pour mettre à jour leurs tables de routage respectives et permettre la communication entre les réseaux locaux.
Vérification de la connectivité
Après avoir configuré OSPF, il est important de vérifier la connectivité entre les routeurs pour s'assurer que le routage fonctionne correctement à travers le tunnel.
En suivant ces étapes, le routage OSPF sera configuré avec succès, permettant aux réseaux locaux des routeurs 1 et 2 de communiquer de manière transparente à travers Internet via le tunnel GRE établi.
Conclusion
La mise en place d'un tunnel GRE (Generic Routing Encapsulation) offre une solution efficace pour encapsuler les paquets IP, permettant ainsi de les transmettre à travers un réseau intermédiaire de manière sécurisée. Lors de la configuration d'un tel tunnel, plusieurs étapes sont nécessaires pour assurer son bon fonctionnement et son intégration harmonieuse dans l'infrastructure réseau existante.
La première étape consiste à créer le tunnel GRE en utilisant la commande appropriée, similaire à la création d'une interface réseau conventionnelle. Il est impératif de configurer soigneusement les adresses IP source et destination pour le tunnel, en veillant à ce qu'elles correspondent aux adresses publiques des routeurs entre lesquels le tunnel est établi. Une fois le tunnel créé et les adresses configurées, il est essentiel de lui attribuer une adresse IP, comme pour toute autre interface réseau.
Avec le tunnel en place, il devient crucial d'établir un protocole de routage pour assurer la connectivité entre les réseaux locaux des routeurs à travers Internet. Dans cet article, nous avons opté pour OSPF (Open Shortest Path First), un protocole de routage dynamique largement utilisé pour sa fiabilité et son efficacité.
La configuration d'OSPF implique d'activer le protocole sur les interfaces concernées des routeurs, en spécifiant les zones OSPF appropriées pour chaque interface. Une fois OSPF activé, les routeurs échangeront automatiquement des informations de routage, mettant à jour leurs tables de routage respectives pour permettre la communication transparente entre les réseaux locaux.
Après la configuration d'OSPF, il est impératif de vérifier la connectivité entre les routeurs pour s'assurer que le routage fonctionne correctement à travers le tunnel. Cette vérification garantit que les données peuvent être acheminées de manière fiable et efficace entre les réseaux locaux des routeurs, renforçant ainsi la robustesse de l'ensemble de l'infrastructure réseau.
En conclusion, la mise en place d'un tunnel GRE avec OSPF offre une solution puissante pour établir un réseau privé virtuel sécurisé et fiable à travers Internet. En suivant les étapes de configuration décrites dans cet article, les administrateurs réseau peuvent garantir une connectivité optimale entre les différents segments de leur réseau, facilitant ainsi le partage de données et la communication entre les utilisateurs, où qu'ils se trouvent. En intégrant judicieusement les technologies de tunneling et de routage, les organisations peuvent renforcer leur infrastructure réseau et répondre aux besoins croissants en matière de connectivité sécurisée et transparente dans un monde de plus en plus interconnecté.
En synthèse, la combinaison d'un tunnel et du routage OSPF constitue une approche stratégique pour garantir une connectivité réseau sécurisée et transparente, adaptée aux exigences modernes de communication et de partage de données dans un environnement interconnecté en constante évolution.
