Structure de zone OSPF

Un grand réseau OSPF est souvent divisé en plusieurs zones. C'est la zone OSPF.

Car s’il y a beaucoup de routeurs qui font partie d’une même Zone OSPF, ⁣alors, il pourrait y avoir plusieurs types de problèmes.

Par exemple :

• Une plus grosse table de routage : Ce qui provoquerait de fortes latences sur le routeur.
• On peut aussi avoir des problèmes sur la LSDB

Car chaque routeur doit conserver une entrée pour chaque réseau d’une même zone, et même si elle ne figure pas dans la table de routage.

• Et on peut avoir une forte consommation des ressources CPU :

Car dans un réseau de grande taille, il y a de nombreux changements de topologie.

Et à chaque changement, les routeurs doivent relancer leurs algorithmes SPF pour mettre à jour leurs tables de routage.

C’est pour ça que le protocole OSPF permet de répartir le routage en plusieurs zones.

La zone principale est appelée zone fédératrice, il s’agit de la zone 0, et toutes les autres zones doivent y être reliées.

Le multizone présente donc plusieurs avantages :

Tout d’abord, la taille des tables de routage est réduite, car les adresses réseau sont abrégées entre les zones.

Exemple

Par exemple, sur la topologie, le routeur R1 abrège les routes de la zone 1 vers la zone 0, et le routeur 2 s’occupe des routes de la zone 2 vers la zone 0.

Les deux routeurs propagent aussi leurs propres routes statiques par défaut.

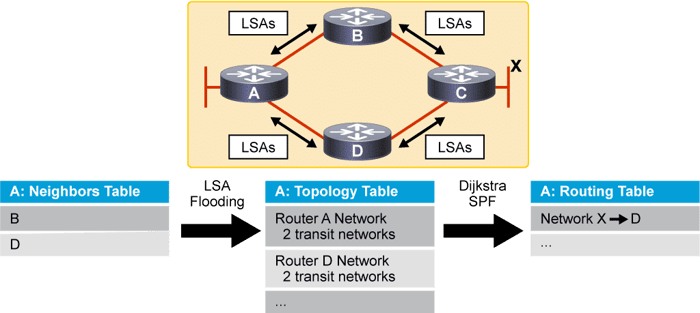

• Ensuite les mises à jour d’état de liens sont moins surchargées :

Car il y a beaucoup moins de routeurs qui s’échangent |des messages LSA.

• Et le dernier avantage, c’est là Réduction des calculs SPF,

Car les changements de topologie ou n’importe quel incident réseau se propageront uniquement dans la zone.

Par exemple, admettons qu’un lien tombe entre l’un des routeurs de la zone 2.

Eh bien, seuls les routeurs de cette zone, s’échangeront des LSA et renverront l’algorithme SPF pour ce changement de topologie.

Le routeur 1 ne recevra pas les LSA qui viennent de la zone 2 et ne recalculera pas son algorithme.

Le routage OSPF à zones multiples fonctionne selon une hiérarchie de zones à deux couches :

• On à la Zone de backbone qu’on peut aussi appeler la zone 0 ou bien la zone fédératrice.

Elle est définie comme étant le centre auquel toutes les autres zones sont connectées directement.

• Et on a les Zones, normales, qui ne sont pas backbone :

Ici, leurs rôles sont de mettre en relation les utilisateurs et les ressources.

• Cisco recommande certaines consignes sur le nombre optimal de routeurs :
• Une zone ne doit pas contenir plus de 50 routeurs.
• Un routeur ne doit pas être inclus dans plus de trois zones.
• Et il ne doit pas avoir, non plus, + de 60 voisins.

Zones OSPF

La dernière chose à voir sur les zones OSPF, c’est qu’il en existe 4 types différents :

• On a les Routeurs internes : Ce sont les routeurs dont toutes les interfaces se situent dans la même zone.
• On a les Routeurs Backbone, qu’on appelle aussi fédérateur ou Area0 : Ce sont les routeurs qui sont généralement la zone 0
• Il y a les Routeurs ABR : Ce sont des routeurs qui possèdent des interfaces dans différentes zones.
• Et on a le type de Routeur ASBR pour Autonomous System Boundary Router : C’est un routeur qui possède au moins une interface associée à un réseau externe.

C’est-à-dire à un autre système autonome. Par exemple un réseau non OSPF.

Avantages de la structure de zone OSPF

Dans un réseau OSPF de grande envergure, la structuration en zones joue un rôle crucial pour assurer un fonctionnement efficace et éviter divers problèmes potentiels. Cette segmentation en zones permet de mieux gérer les ressources et de minimiser les impacts des changements de topologie. Explorez ci-dessous certains avantages clés de la structure de zone OSPF :

Réduction des surcharges de routage

Lorsqu'un réseau OSPF devient étendu, le nombre de routeurs dans une seule zone peut entraîner une augmentation significative de la table de routage. Cela se traduit par des latences élevées et une consommation accrue des ressources du routeur. En divisant le réseau en zones distinctes, la taille des tables de routage est réduite, car les informations de routage sont abrégées entre les zones. Par exemple, le routeur R1 abrège les routes de la zone 1 vers la zone 0, tandis que le routeur R2 gère les routes de la zone 2 vers la zone 0, minimisant ainsi la charge sur chaque routeur.

Optimisation des mises à jour d'état de liens

Une zone OSPF bien structurée permet de limiter le nombre de routeurs échangeant des messages de mise à jour d'état de liens (LSA). En réduisant la congestion liée aux mises à jour d'état de liens, les performances du réseau s'améliorent et la réactivité aux changements de topologie est accrue. Par conséquent, les opérations de routage sont plus efficaces et les retards induits par la surcharge de trafic sont évités.

Isolation des incidents réseau

L'un des avantages majeurs des zones OSPF multiples est la capacité à isoler les incidents réseau. En cas de panne ou de changement de topologie dans une zone spécifique, seuls les routeurs de cette zone réagissent en échangeant des LSA et en recalculant leurs algorithmes SPF. Les autres zones restent intactes, préservant ainsi la stabilité du réseau dans son ensemble. Par exemple, si un lien tombe dans la zone 2, seuls les routeurs de cette zone réagissent, tandis que les autres zones restent opérationnelles sans subir de perturbations inutiles.

Hiérarchie des zones OSPF

Le déploiement de zones OSPF repose sur une structure hiérarchique à deux couches, comprenant la zone de backbone et les zones normales :

Zone de backbone (Zone 0)

Également connue sous le nom de zone fédératrice, la zone de backbone est au cœur du réseau OSPF. Toutes les autres zones y sont directement connectées, ce qui en fait un point central vital pour le routage efficace des données.

Zones normales

Les zones normales, contrairement à la zone de backbone, ne sont pas désignées comme backbone. Elles jouent un rôle essentiel dans la connectivité des utilisateurs et des ressources, facilitant ainsi la communication au sein du réseau.

Types de routeurs OSPF

Les routeurs OSPF sont classés en différents types en fonction de leur rôle et de leur connectivité au sein du réseau :

Routeurs internes

Ces routeurs ont toutes leurs interfaces situées dans la même zone OSPF, ce qui les distingue des autres types de routeurs par leur confinement à une seule zone.

Routeurs backbone (ABR)

Les routeurs backbone, pareillement appelés ABR (Area Border Router), sont des éléments clés du réseau, généralement situés dans la zone 0. Ils connectent différentes zones OSPF en acheminant le trafic entre elles.

Routeurs ABR

Les routeurs ABR (Area Border Router) possèdent des interfaces dans plusieurs zones OSPF, ce qui leur permet de faciliter la connectivité entre ces zones distinctes.

Routeurs ASBR (Autonomous System Boundary Router)

Les routeurs ASBR, ou routeurs de frontière de système autonome, sont des points d'entrée ou de sortie du réseau OSPF vers d'autres systèmes autonomes, tels que des réseaux externes non-OSPF.

En conclusion, la structuration en zones OSPF offre une approche flexible et évolutive pour la gestion des réseaux complexes. En divisant le réseau en zones distinctes et en assignant des rôles spécifiques à chaque type de routeur, les administrateurs réseau peuvent optimiser les performances, améliorer la résilience et simplifier la gestion globale du réseau OSPF.
